联想DE存储FC to iSCSI以太网功能互转

客户调试DE4000H时，看到网络端口是FC的，但客户想走iscsi方式，在不更换DE存储机头的情况下，也是可以解决的，具体解决方案如下文

环境

DE4000H

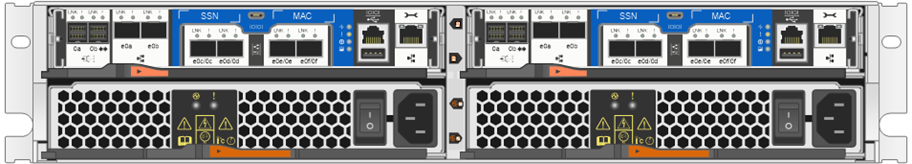

存储网络接口查看为16GB（FC光纤）

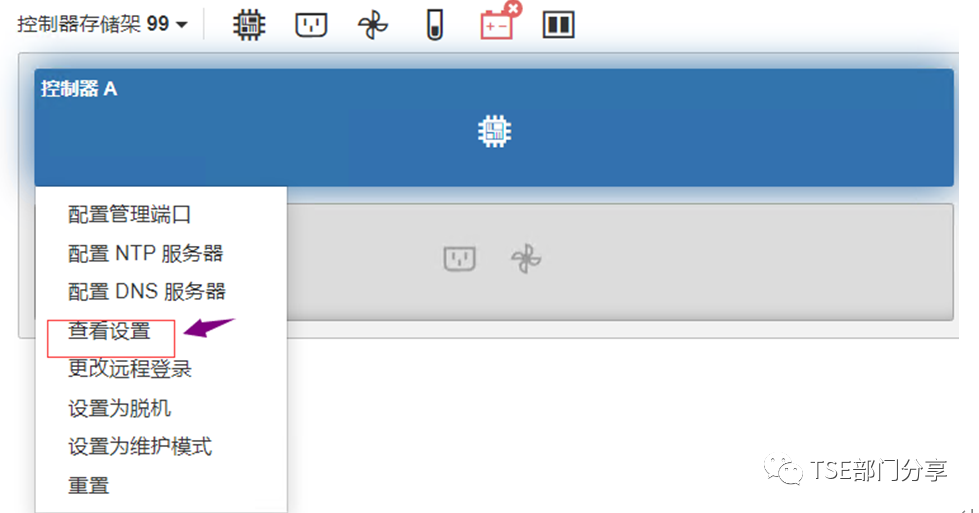

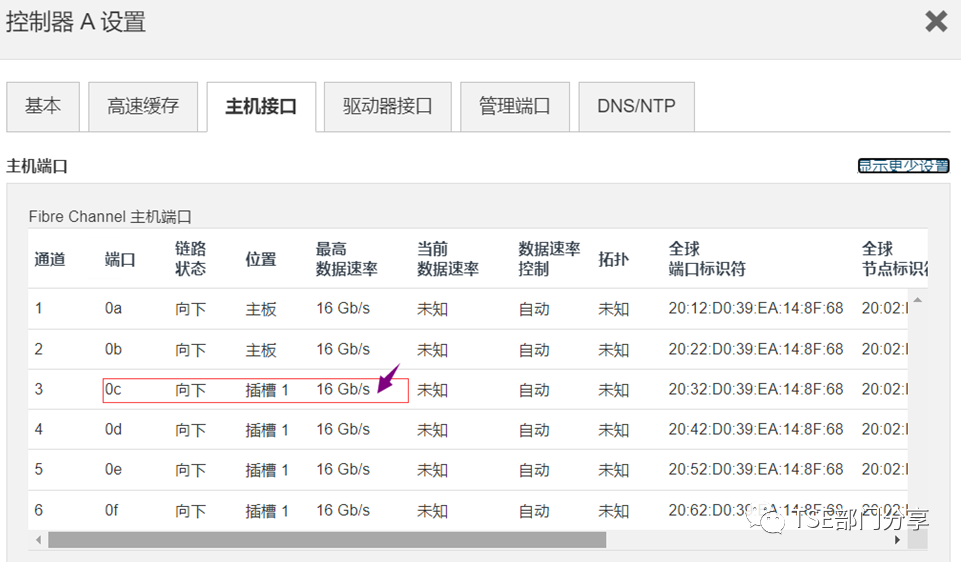

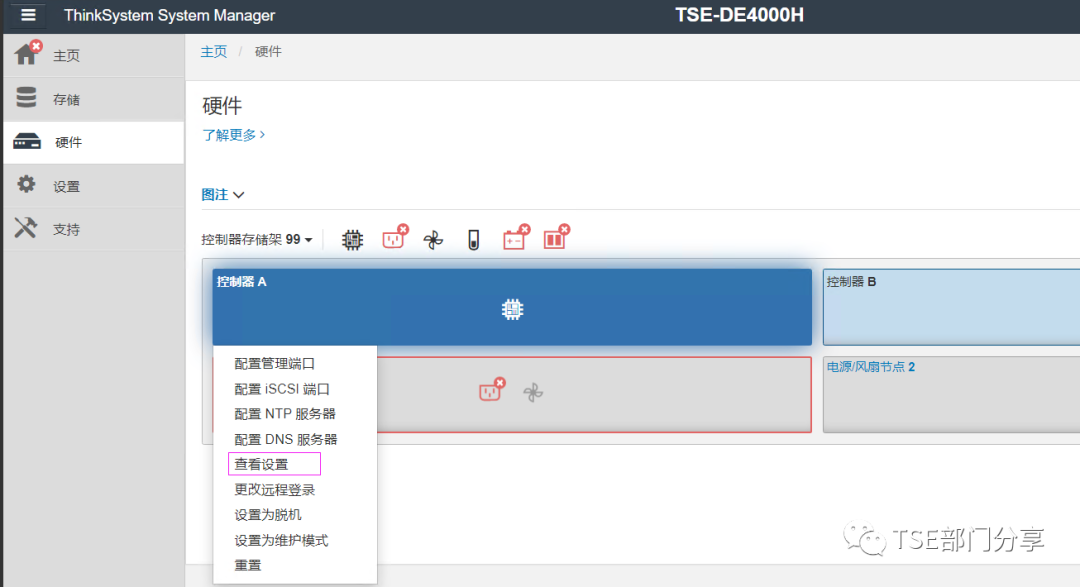

硬件---显示存储架背面---点控制器---查看设置

从查看的情况看控制器配置中没有iSCSI配置且主机接口为16GB

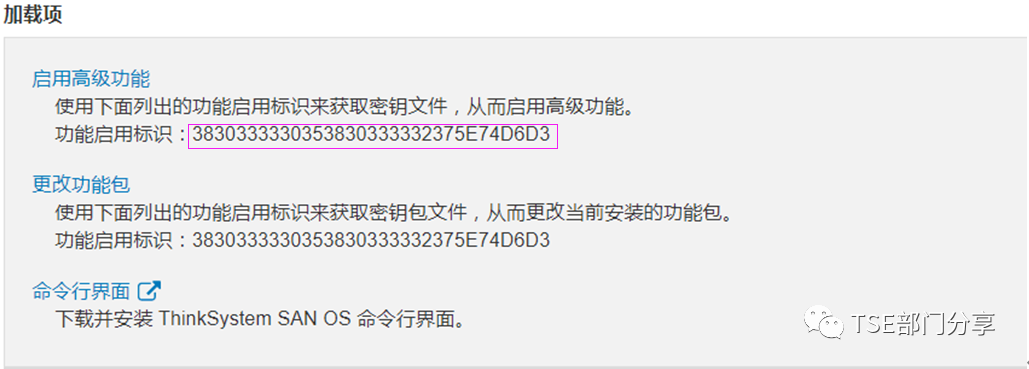

存储功能启用标识ID查看

用于后续Fod key申请时填写使用




加载项---功能启用标识




SFP+ 转接头

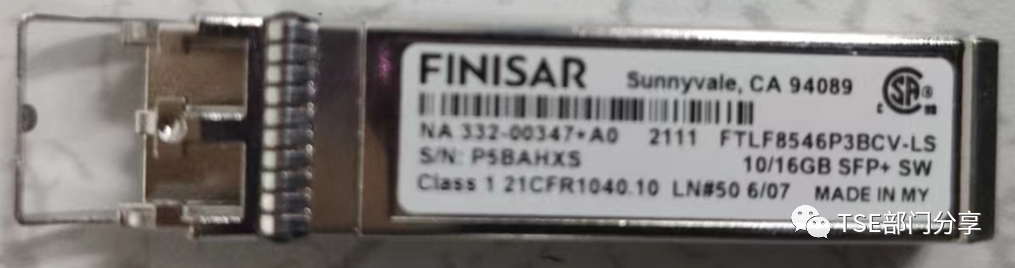

10/16GB SFP+SW

可用于10GB以太网 或 16GB FC光纤网络使用

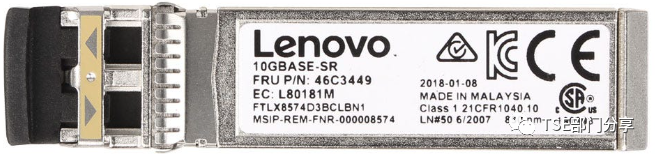

10GB SFP+

用于10GB 以太网网络使用




FC光纤转换iSCSI以太网功能申请流程

申请网站入口

https://fod.lenovo.com/lkms/angular/app/pages/index.htm#/welcome

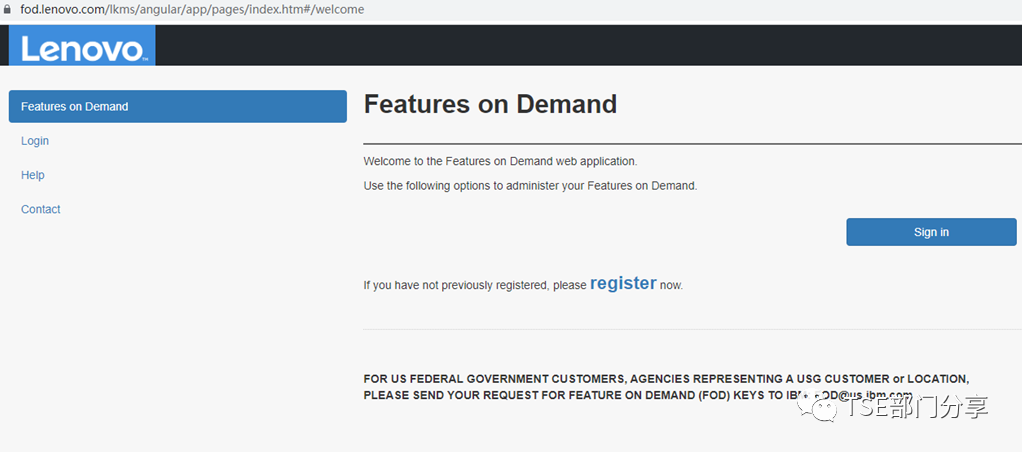

登录界面

如有登录账户直接录入登录即可，如没有点register注册申请




申请步骤

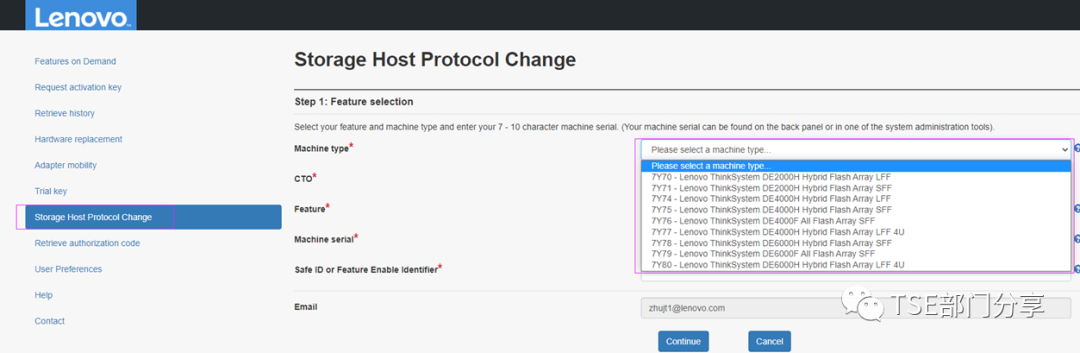

存储型号选择

适用于DE2000、4000、6000

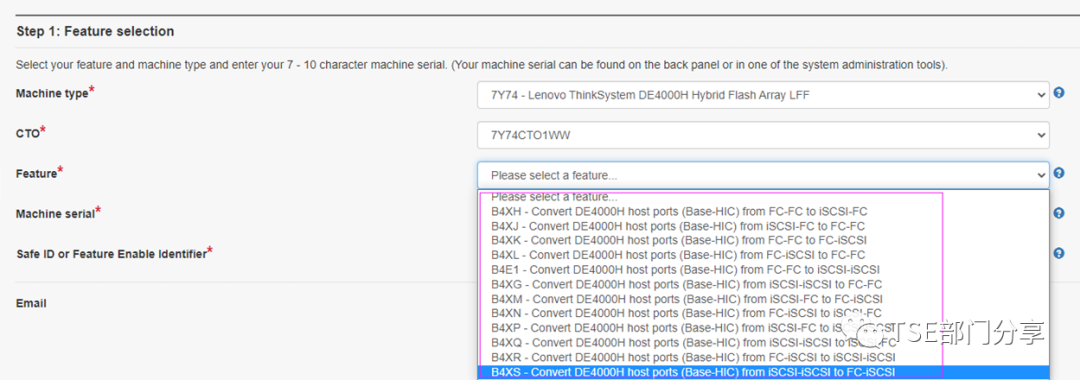

功能端口协议转换选择

萝卜青菜各有所爱，选择自己喜欢的吧

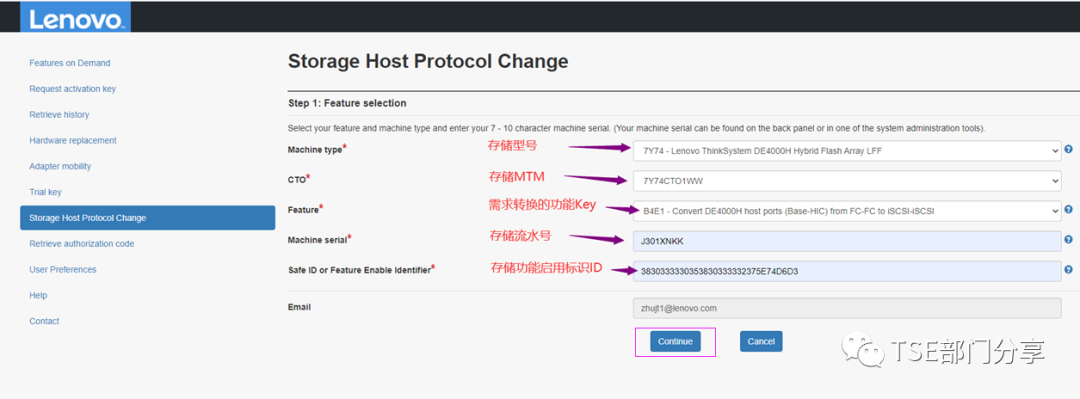

补充相应信息后确认




确认信息

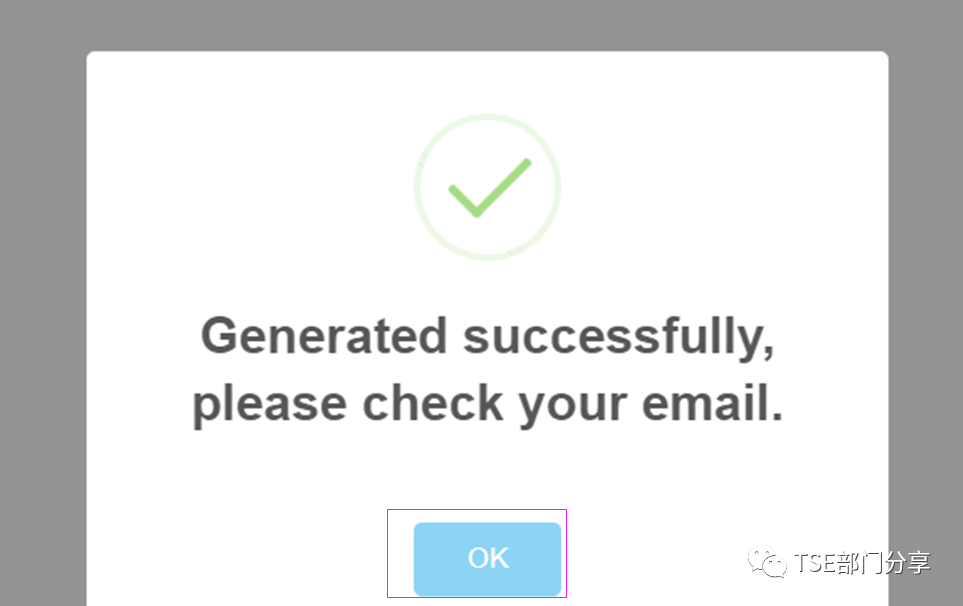

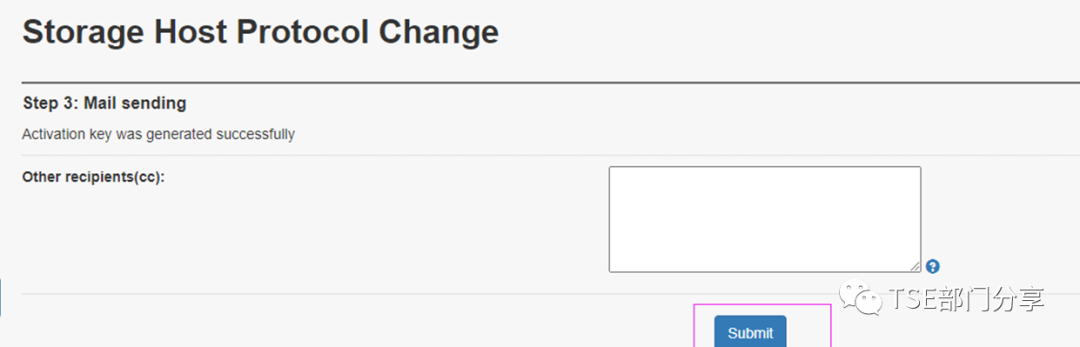

提交并反馈成功

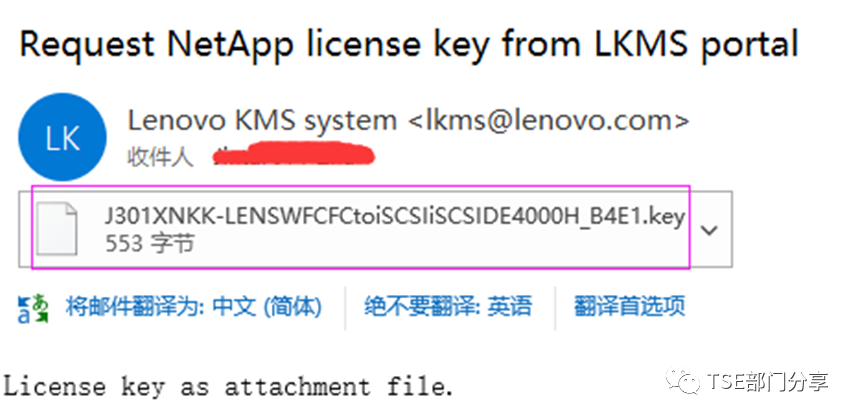

邮件收到Fod key文件

提交成功后lenovo KMS system会根据你当时申请时的邮件地址发送Fod key文件，收到后下载下来备用




存储功能端口转换操作

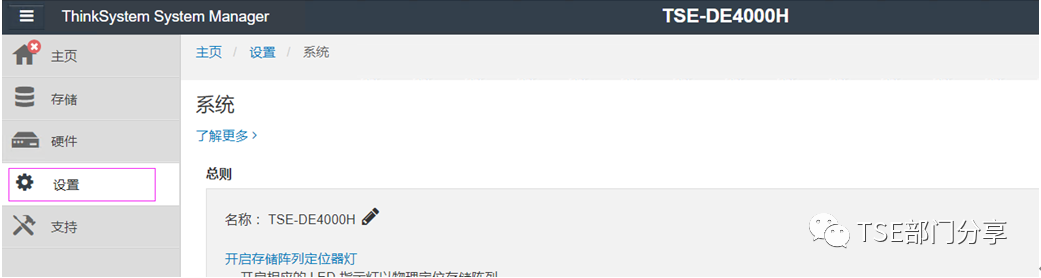

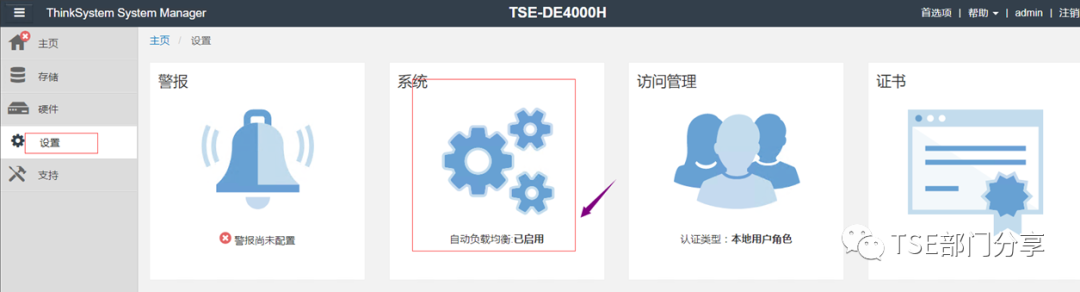

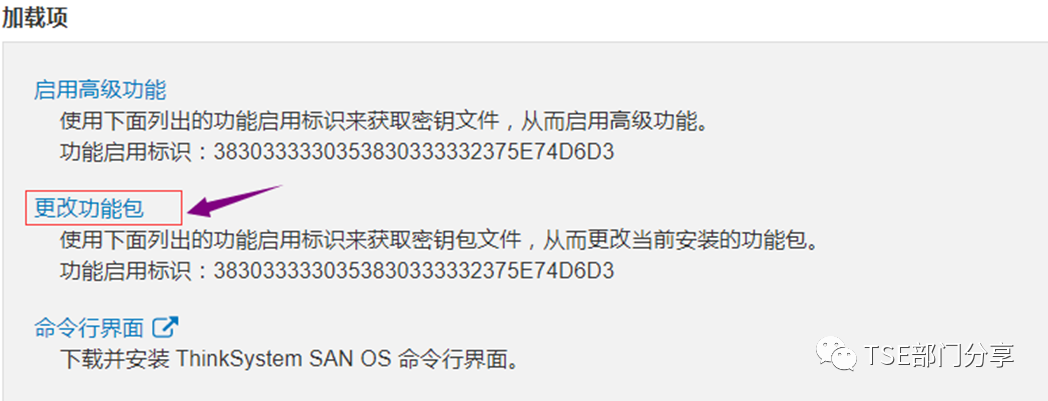

设置---系统---加载项---更改功能包

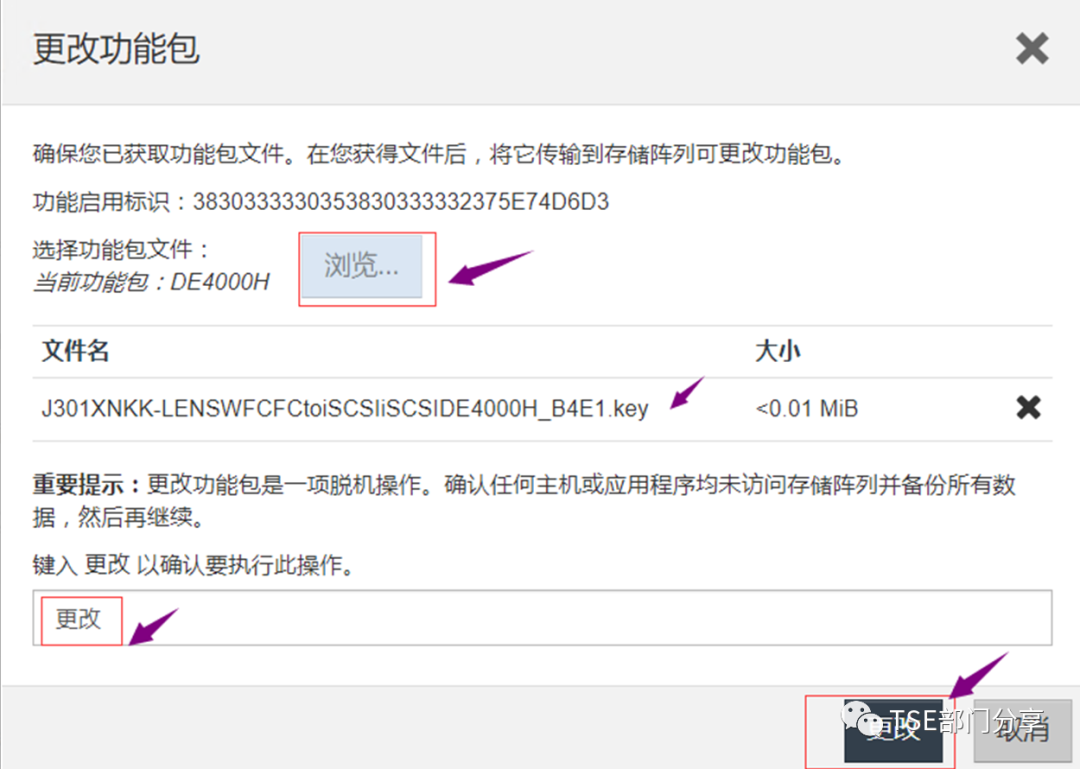

上传收到的Fod key文件---点更改---更改

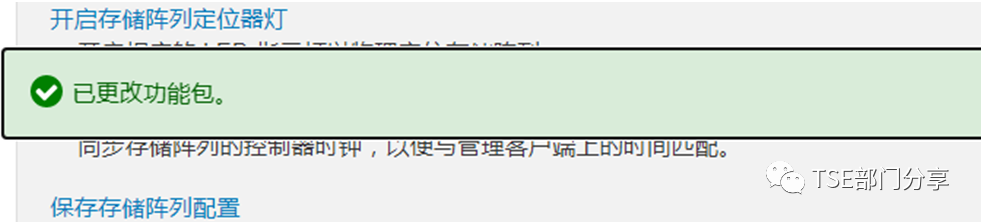

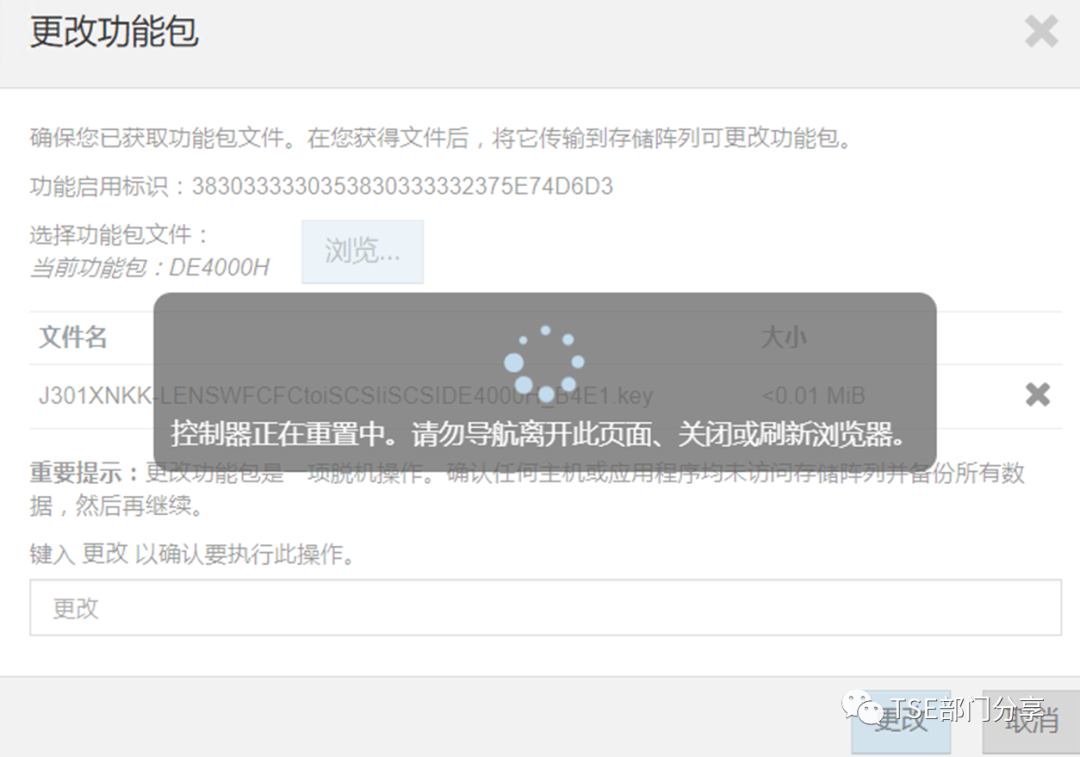

点更改后会提示控制器在重置中，等待重置完成生效

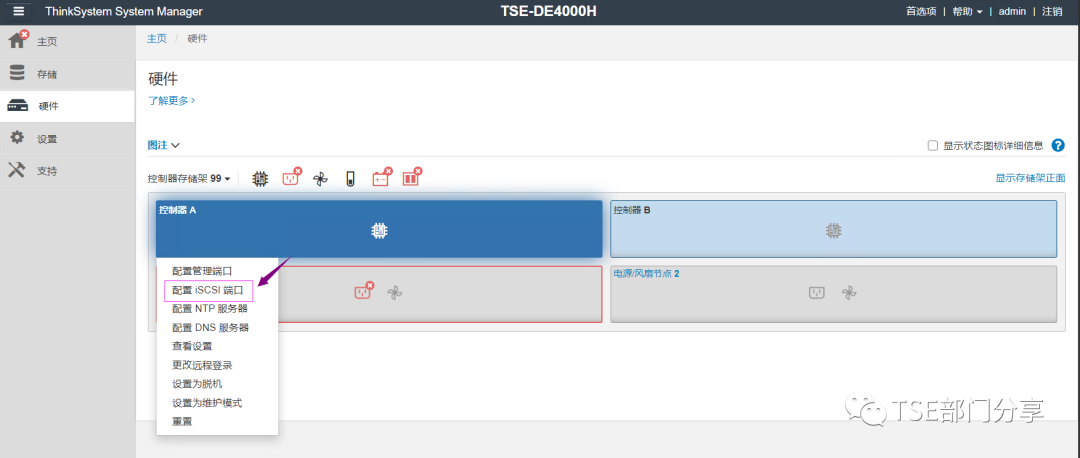

转换成功，新功能iSCSI可设置

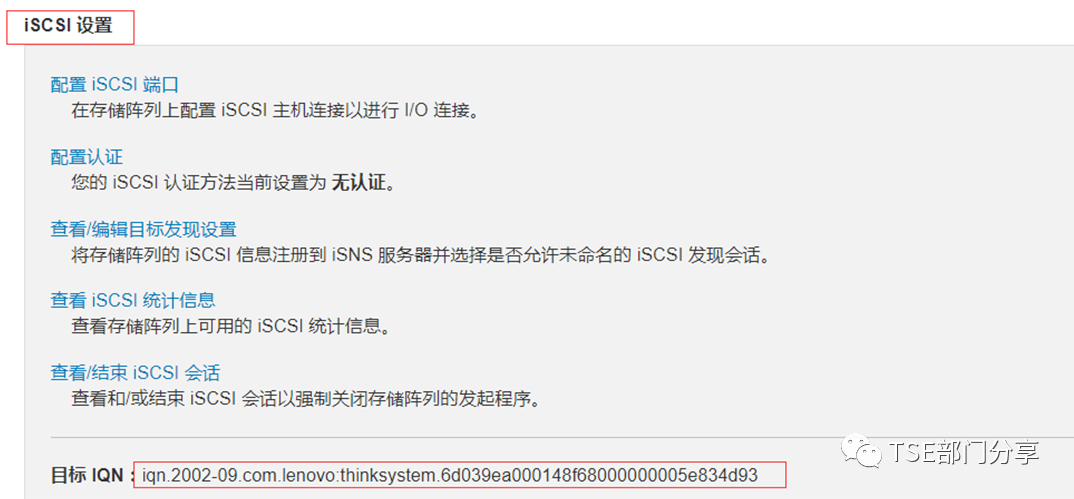

设置---系统---iSCSI设置发现




iSCSI配置端口发现

发现控制器原先此处是没有iSCSI可配置的，现转换成功后功能生效




主机网络接口变化

硬件---显示存储架背面---点控制器---查看设置

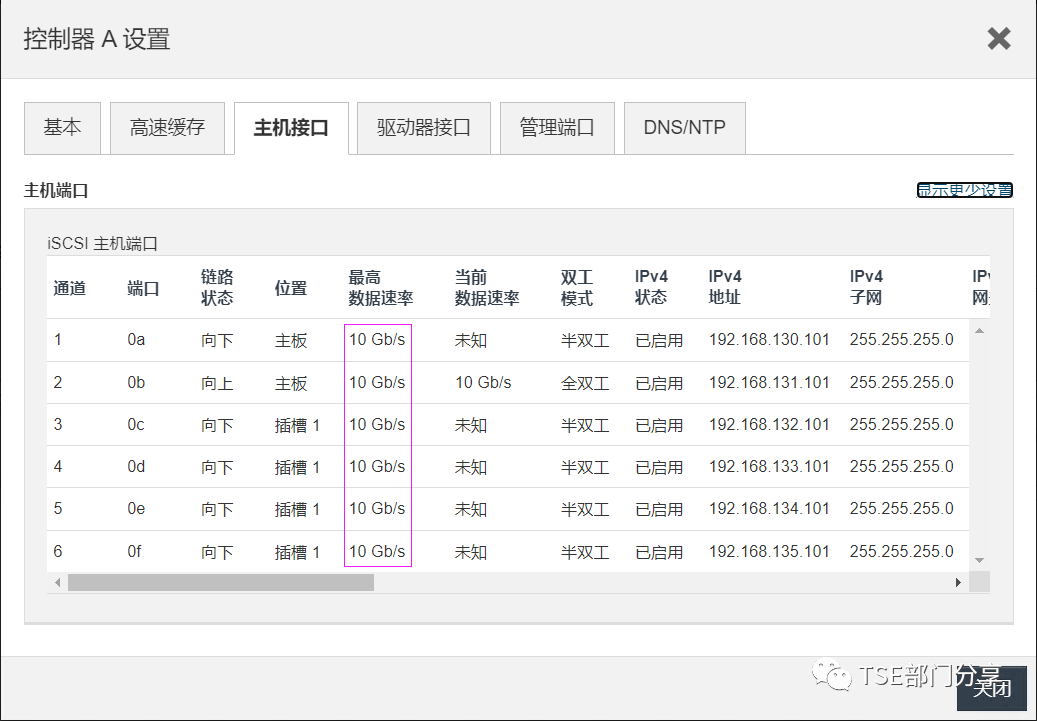

发现 主机网络接口已全部转成10GB/s

提醒：

如安装的是 10/16GB SFP+SW 转接头无需更换就可使用

如安装的是 16GB FC SFP+ 转接头需更换成 10GB SFP+ 转接头才能使用







总结

DE存储的融合网络端口可以通过此类方法方便快捷转换以实现客户不同业务的实际需求。

本文转载自联想TSE文档
